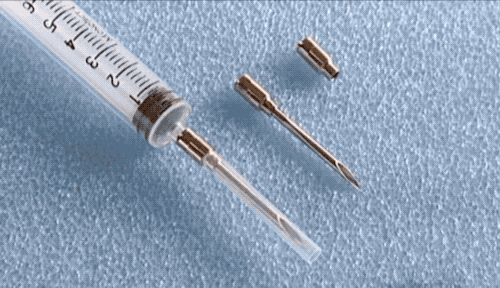

之前写《荧光笔的制作》时，一位整体忙着抽血的小护士（她说叫医师会更令她开心，我偏不 →_→）留言要看「针管」后，好多小可爱就催起了针头的制造过程，胆小如我写得童年阴影都出来了...今天介绍的皮下注射针头制作，就是那种先用注射器抽取安瓿瓶里的药液，再打进胳膊的皮下。
临床上不同规格的针头需要搭配不同规格的注射器，一般针头越小你感受到的痛苦就越轻，但可能时间更长...
制作材料
制作中空金属针用的材料是不锈钢条，批量制作的方法是用碾轧机给压成管状，而中间的接缝处再用激光进行焊接，这种操作处理极其精细。
中空金属管是用滚筒冷轧的方法被多次加工让针头变细的，这个工艺在《社会人的大金链子，全靠机器量产》中有详细介绍。
由于皮下注射针头必须要一个尖尖的头，才能刺穿皮肤和皮下组织，所以做针头很重要的一道工序就是让金属管原本粗钝的一端变成尖锐的针头。
切割成段

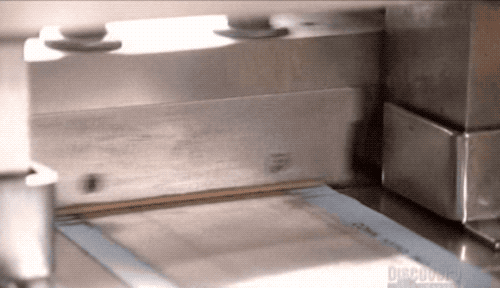

在针管被橡胶垫往前运送的同时将针管按一定长度进行切割，机器的每一次震动横切就让针头从切割线上分离下来。

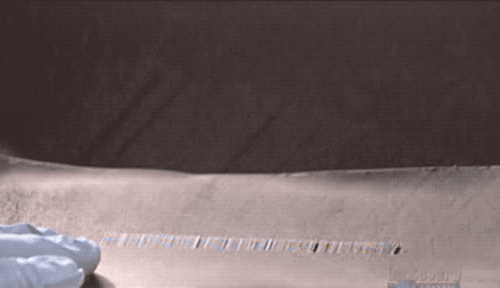

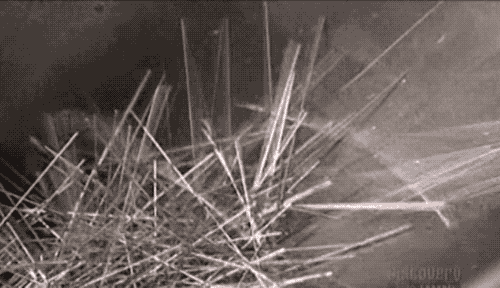

切割下的针管散落在收集容器里，在气体的扰动下，容器的震动又使针管排列整齐了。

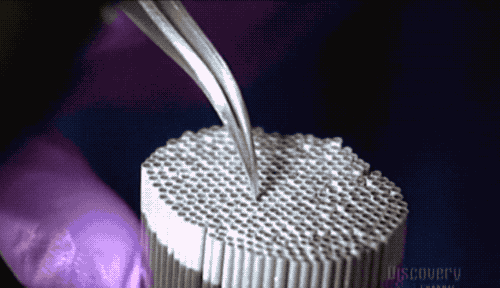

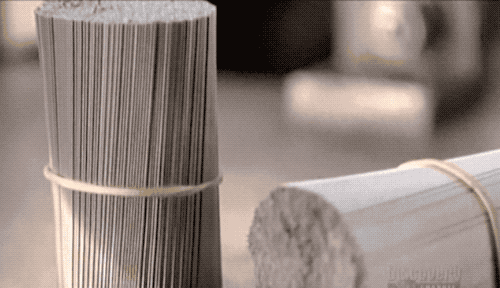

接着工人用塑料带把针管扎成捆，再从中抽样做检测，用激光去测量针管的外径，符合标准的抽样必须是严格到分毫不差的。

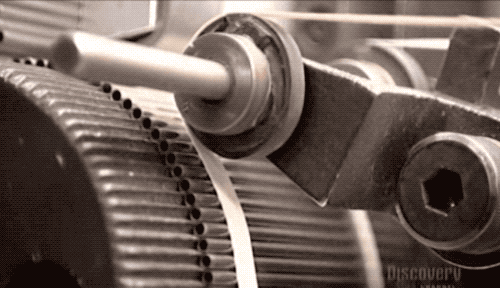

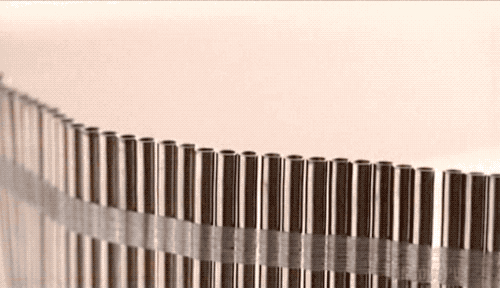

之后机械卷筒将超强粘性的胶带贴在针管上，粘成一整排，方便后续斜切针头。

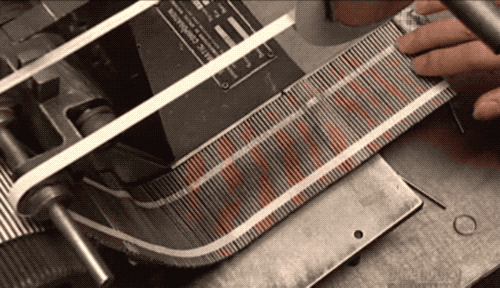

工人再将针管带分成 12 厘米长的一条，每条大约就有 100 根针管。
然后在针管的一端喷上氧化铝，使表面变得更粗糙，好令后续处理更容易进行。

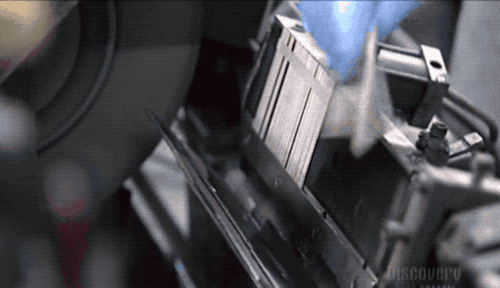

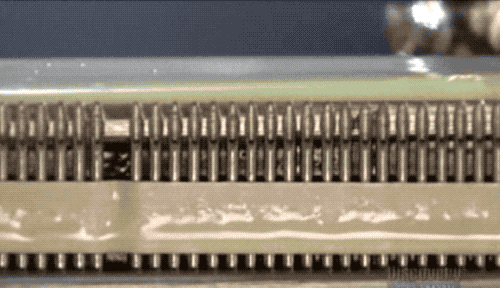

针管带被牢牢固定在研磨夹具中。
磨削针头

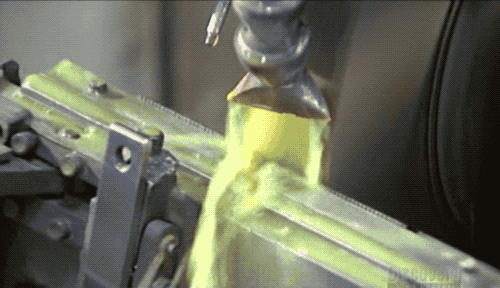

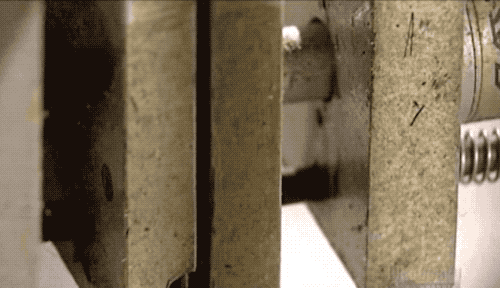

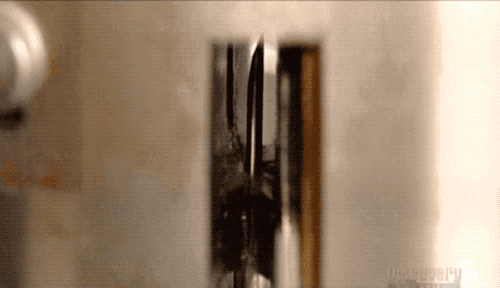

磨砂轮沿着针管顶端移动磨削，同时也要用冷却液冲刷针头，让针头初步变尖，当然这只是第一轮的打磨 ，还没算完，针头仍然是不够尖锐的。
夹具旋转针管后 ，继续将针管送进磨削，好打磨针管的另一个角度，让针头更加锐利。

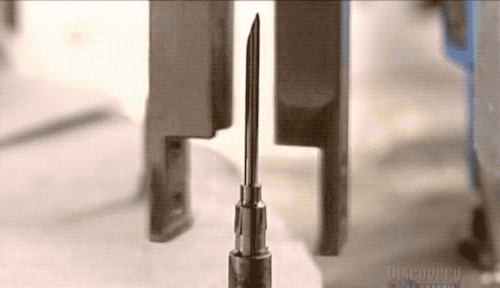

多次磨削后就可以看下图完工前后的对比图了。
质检环节
质检员也是抽样先测量针头的长度，因为后面还需要操作，这时会比标准长度略长几毫米。

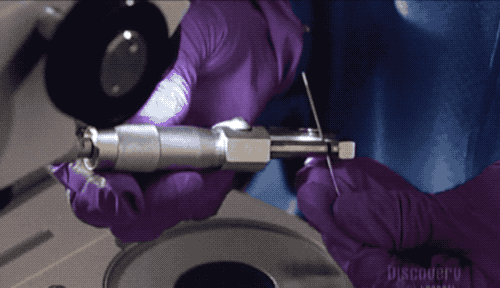

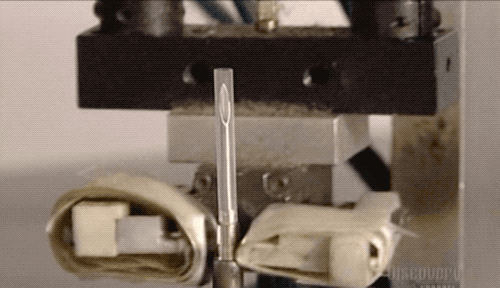

然后用千分尺测量针管的外径，工科小可爱的随身装备，有没有很熟悉...将针管插入测砧和螺杆之间，通过测量这之间的空隙来测量针头外径。再用塞规插到针头里来测量针头内径。
讲一个冷笑话：千分尺比游标卡尺要精确但是更寂寞，因为游标卡尺不孤独（估读）。

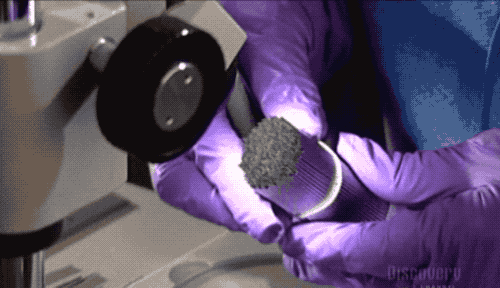

最后在显微镜配合下仔细观察，看针头有无不平整或毛刺。
装配环节

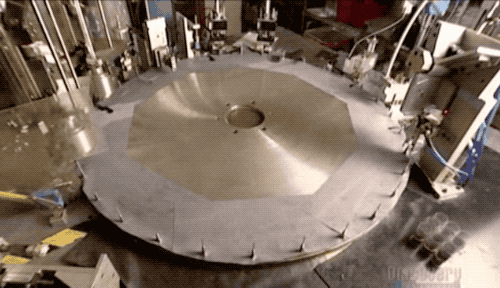

一旦通过了检测，针头会被送到大转轮处自动装配。
针头和注射器的装配当然还需要一个联结器，这个叫「针头毂」的配件是由黄铜和镍镉制成，先被稳妥地放置在自动装配机的底座上。
再把针头放置在毂上。
接着自动摺缝机再将针头压到毂里，两者是被摩擦力牢牢固定住的。
之后会有塑料管子会从上方沿着滑道落下，包裹住针尖就做好保护了。
最终 ，机械臂会将针头从转轮上连着针头毂一起取下收集起来。
针头已经准备好了，那你呢？
《做医用乳胶手套太魔性了，不能我一个人笑》
《药片和胶囊，是怎么做出来的？》
《密封严实的安瓿瓶，是怎么把药水装进去的？》
等等！Cast 还有话说
皮下注射针的大批量生产是因为 1954 年小儿麻痹症的疫苗接种的推广。时间往前推到 15 世纪，意大利人卡蒂内尔就提出了注射器的原理，但这一重要的医疗工具却是由法国的普拉沃兹监制发明的，当时还是用白银制作的，针管容量也只有 1 毫升。
另外，除了怕黑怕鬼怕老妈这三样本能外，真有人是尖锐物体恐惧症的，感同身受...害怕自己或别人受到尖端的伤害。现在打胰岛素都可以无针了，也不知道无针注射什么时候能推广！
